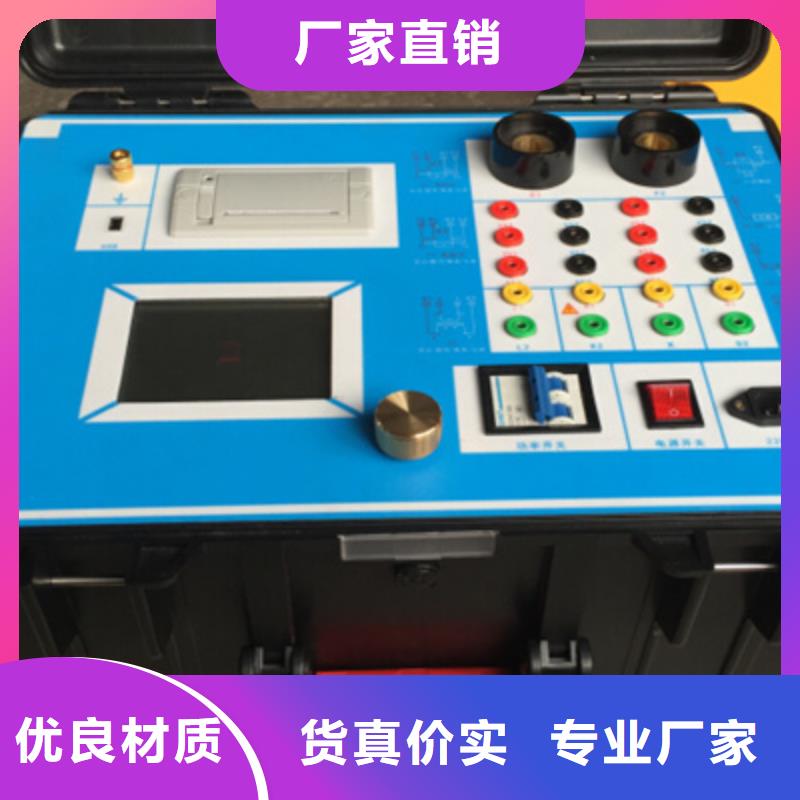

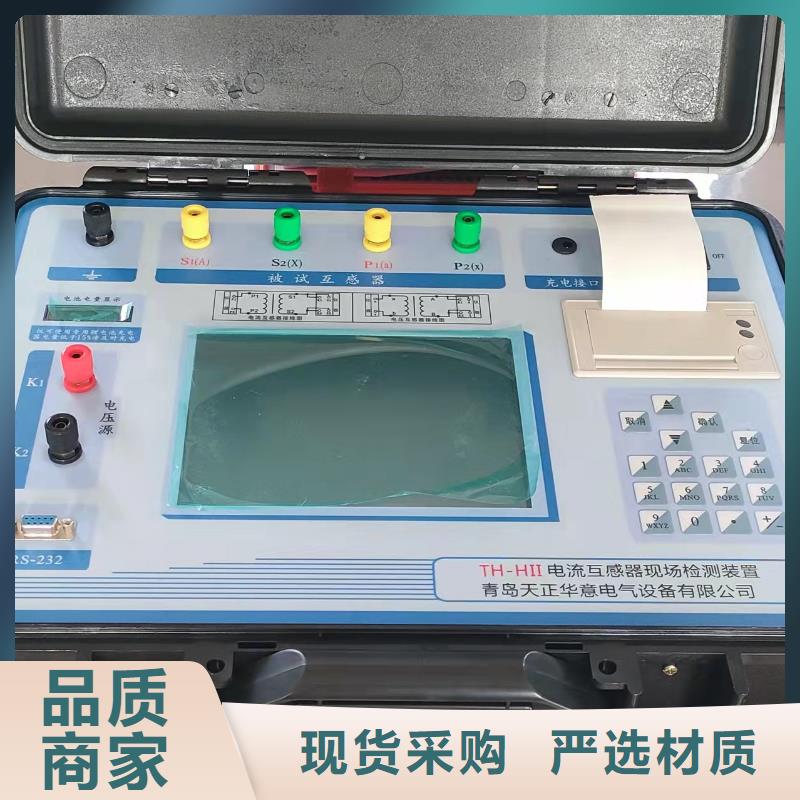

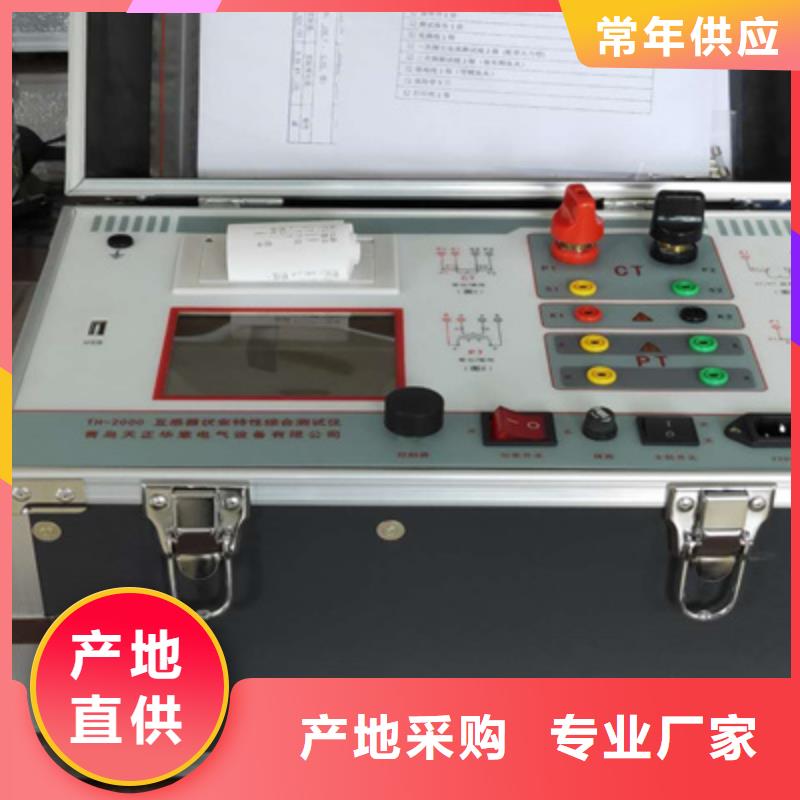

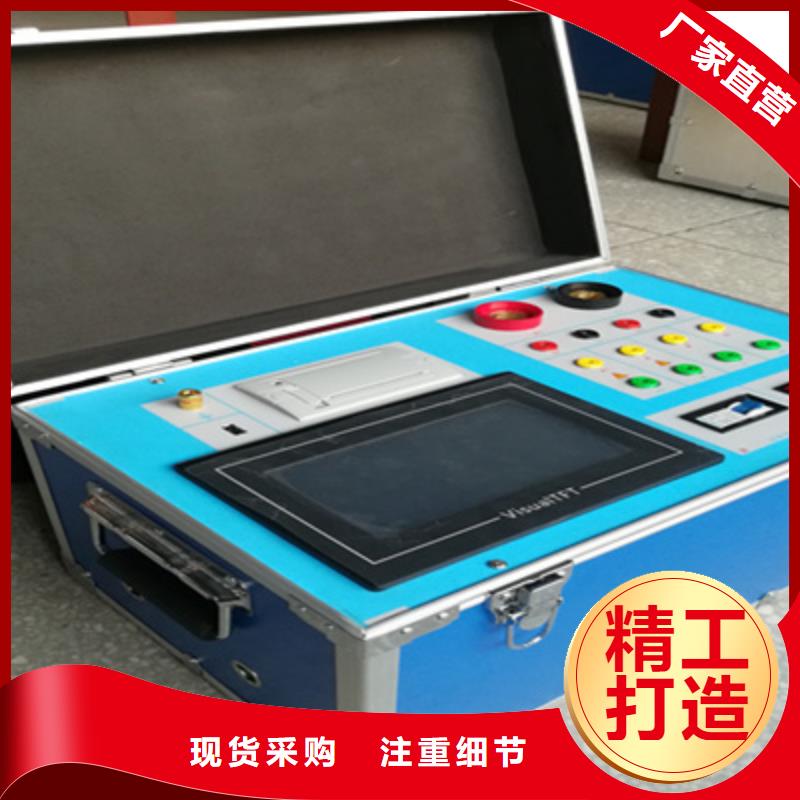

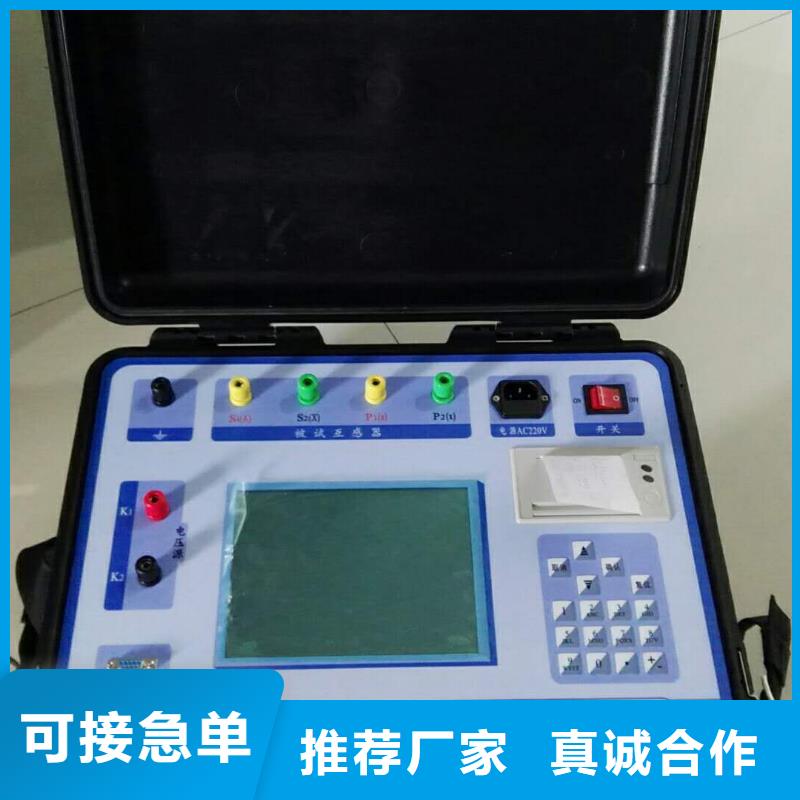

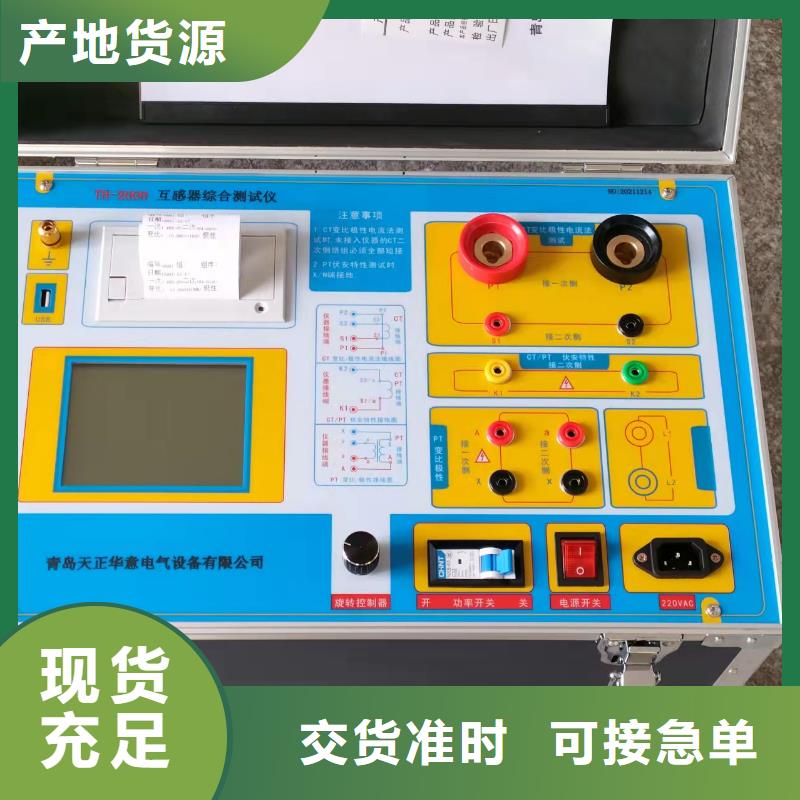

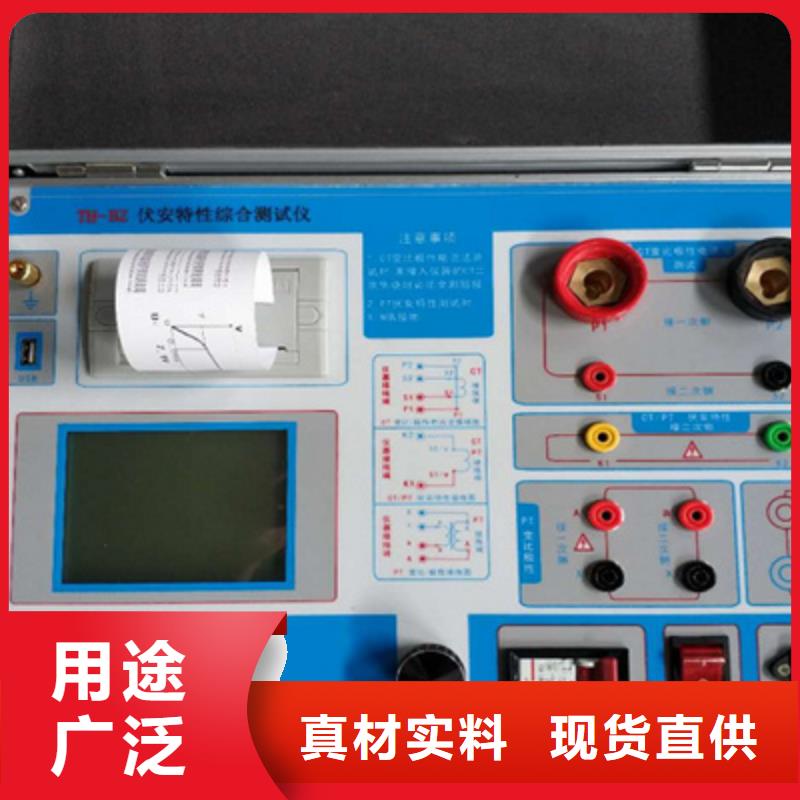

嘉兴互感器综合测试仪CT励磁特性测试界面 CT励磁特性接线图 图6，CT励磁曲线图 ，励磁数据图 误差曲线参数设置界面 ，误差曲线图2）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：打 印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。 励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“退出”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达一页。保 存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9。 打印设定：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”（程序按照一定步进打印大量电压电流值），或选择“自设定”（程序会按照表格中的10个电流值进行打印）。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪额定电流：被测CT的二次侧额定电流，正常为1A或5A，通过左右键来切换。?下限负荷：被测CT的下限负荷（也叫轻载负荷），通过左右键来切换。?CT_变比：被测CT的变比值，通过左右键来进行切换设置。?CT_精度：被测CT的精度等级，通过左右键来切换设置，可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数：被测互感器的功率因数，通过左右键来切换设置，通常可为0.8和1.0。?设置日期：用来对当前的日期进行设置，调整当前的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?开始规程测试：在此选项按回车键开始规程测试。参数设置完成后，选择开始测试，出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值，还有在下限负荷下各规程校验点（1％、5％、20％、、120％）的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时，进入单点测试设置屏。如图6所示：图6、单点测试设置界面参数设置屏可见，项目有：功率因数、测试负荷、百分数值、开始任意点测试四个项目；同时给出具体接线图。各项参数的含义和作用如下：功率因数：被测互感器的功率因数，通过数字键来设置，可为0和1.0之间的任意数值。?测试负荷：被测互感器的负荷值，通过数字键来设置。?百分数值：测试电流的百分数值，通过数字键来设置。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪在测试时，总是保持互感器高压侧的一个端子接地。不要将其它物体插入通风口或是输入/ 输出口。在将测试仪置入运行前，检查测试仪是否有可见的损坏。不要在多雨或潮湿气候下操作测试仪。不要在易爆气体或蒸汽存在的环境下操作测试仪。在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。测试仪的内部可能产生高电压！ 因此，只有具备资质的人才允许打开测试仪。为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。 确保连接到测试仪的测试对象的端子不带任何电位。在测试中，测试仪是测试对象的允许电源。当测量互感器的变比时，请确保接线正确，否则在互感器内部可能产生危及生命的电压，并损坏连接的互感器者是测试仪！面板上的输入/ 输出插口的接线只能用带有4 mm2 “香蕉”插头和塑料外壳的电缆。不要站在靠近或正在连接头的下面，夹钳可能跌落砸伤。如果测试仪或者任何附加装置或是附件看起来不能正常工作，请停止使用。注意： 1、为了人身及设备，使用前请详细阅读说明书，并严格参照要求规范操作。2、试验前请将仪器可靠接地。3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。4、CT变比极性试验时，应将不检测的二次绕组短接。5、做PT伏安特性试验时，一次绕组的零位端接地。6、实验中严禁触碰所有测试端子。本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询
<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪、CT直阻测试接线示意图3．PT变比极性测量：测试接线如图18所示：图18、PT变比极性测试接线示意图用红色接线钳夹到被测PT的一次侧极性端端子A，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测PT的一次侧非极性端端子X，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；第三条测试线首端的红色芯接到被测PT的二次侧极性端a，黑色芯接到被测PT的二次侧非极性端x；末端的红色芯接到仪器标有“CT一次”部分端子的P1端子，末端的黑色芯接到仪器标有“CT一次”部分端子的P2端子。接好线后，在主界面选择相应的测试项目，按“确定键”开始测试直到自动结束。六、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．试验过程中不要将测试夹钳摘掉，防止开路。6．试验接线工作必须在确保已断电，且CT已由计量回路中断开的情况下进行；所以被要接线的位置提前要接地放电，防止感应电压触电。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行

嘉兴互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询
<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询

嘉兴互感器综合测试仪上下键在历史数据查阅功能屏中用来翻阅记录；?左右键在测试参数设置功能屏中用来切换可选的项目，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值或项目；键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在测试结果下，按存储键可存储当前项目测试结果。查询键：在主菜单下按下查询键，可查询已存储的数据记录。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。四、液晶界面液晶显示界面主要有九屏，包括主菜单和八个功能界面，下面分别加以详细介绍。

<嘉兴>天正华意电气设备有限公司 单相接地故障定位仪来电咨询 <嘉兴>天正华意电气设备有限公司

嘉兴互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

嘉兴互感器综合测试仪USB接口可将仪器内部存储数据下载到优盘中，也可将优盘中数据导入仪器。7．电源开关仪器工作时的总电源开关。8．互感器一次A端仪器内部输出高压端，连接到互感器一次的A 端子上，工作过程中短期输出电压4kV，由专用高压绝缘线引出。9．互感器一次N端连接到互感器一次的N 端子（C2电容尾）上，工作过程中短期输出电压4kV，由专用高压绝缘线引出，测量前测电容式电压互感器必须将N与E（或X）完全分离！10．互感器一次E端仪器内部输出低压端，连接到互感器一次的E （或X）端子上，必须接地!11．接地端子测试之前，务必保证该端子可靠接入大地。12．交流电源插座交流220V±10％?，频率 50±0.5Hz。13. 高压输出开关用于切断高压输出，在测试过程中应将其接通。第四章使用方法一、使用准备? 仪器测量必须是带电作业，所以操作人员一定要遵守《安规》。? 接线前用万用表检查一下各测量线的绝缘状况，以防因测量线的短路而造成电网及设备事故。? 接线应按照先接仪器面板上的端子，后接被测线路的顺序，注意连接好仪器后面的外壳接地端子。??
